Hướng dẫn chọn đường hầm co lại lưu thông nhiệt tốt nhất cho đường dây của bạn

Đối với các dây chuyền đóng gói chuyển từ quy trình bán thủ công sang tự động, việc nâng cấp thiết bị đòi hỏi độ chính xác. Máy móc phù hợp quyết định chất lượng sản phẩm cuối cùng của bạn. Nó cũng xác định khả năng thông lượng thực sự của bạn. Kiểm soát nhiệt độ kém làm hỏng bao bì. Hệ thống băng tải không khớp dẫn đến biến dạng màng nghiêm trọng. Bạn sẽ phải đối mặt với hư hỏng sản phẩm và lãng phí vật liệu quá mức. Hệ thống sưởi không bao giờ là một tài sản cắm và chạy đơn giản. Lựa chọn phù hợp đòi hỏi phải cân bằng nhiệt động lực học phức tạp. Bạn phải xem xét tính chất hóa học khác nhau của phim. Cơ sở hạ tầng cơ sở độc đáo của bạn đóng một vai trò to lớn. Việc lựa chọn một cách mù quáng thường xuyên dẫn đến tắc nghẽn và gián đoạn quy trình làm việc. Hướng dẫn này chia nhỏ các tiêu chí đánh giá kỹ thuật thiết yếu. Chúng tôi khám phá thực tế triển khai hàng ngày để hướng dẫn các quyết định của bạn. Bạn sẽ khám phá cách các phương pháp gia nhiệt khác nhau tương tác với các vật liệu cụ thể. Cuối cùng, chúng tôi giúp bạn tự tin đưa vào danh sách lựa chọn chính xác thiết bị cần thiết để đạt được mục tiêu sản xuất của mình.

Bài học chính

• Ứng dụng phải phù hợp với các công nghệ sưởi ấm: Đối lưu (không khí nóng) mang lại tính linh hoạt cho POF/PVC, hơi nước mang lại độ chính xác cho các đường cong phức tạp và tia hồng ngoại vượt trội với các dải giả mạo màu tối.

• Chất liệu đai quyết định khả năng tương thích của màng: Màng Polyethylene (PE) yêu cầu đai Teflon hoặc sợi thủy tinh để chống dính, trong khi lưới thép tiêu chuẩn phù hợp với Polyolefin (POF).

• Hệ thống ống dẫn khí rất quan trọng: Việc bọc màng co hiệu quả phụ thuộc vào sự 'sự phồng lên' được kiểm soát của màng; vách ngăn bên trong kém dẫn đến các đốm lạnh và nếp nhăn.

• Ngân sách thực tế cho tự động hóa: Trong khi các đường hầm công nghiệp cấp cơ bản dao động từ 10.000 USD đến 50.000 USD, các hệ thống chuyển động liên tục xử lý hơn 100 đơn vị mỗi phút thể hiện chi phí vốn sáu con số.

1. Đánh giá các công nghệ sưởi ấm: Lưu thông nhiệt, hơi nước và bức xạ

Việc chọn đúng phương tiện gia nhiệt sẽ xác định sự thành công của việc đóng gói của bạn. Bạn phải kết hợp các đặc tính vật lý của đường hầm với yêu cầu sản phẩm cụ thể của mình. Các nhà sản xuất thường lựa chọn giữa năng lượng đối lưu, hơi nước hoặc bức xạ. Mỗi phương pháp đều có những ưu điểm riêng biệt và những hạn chế vận hành riêng biệt.

Đường hầm đối lưu / tuần hoàn nhiệt (Không khí nóng)

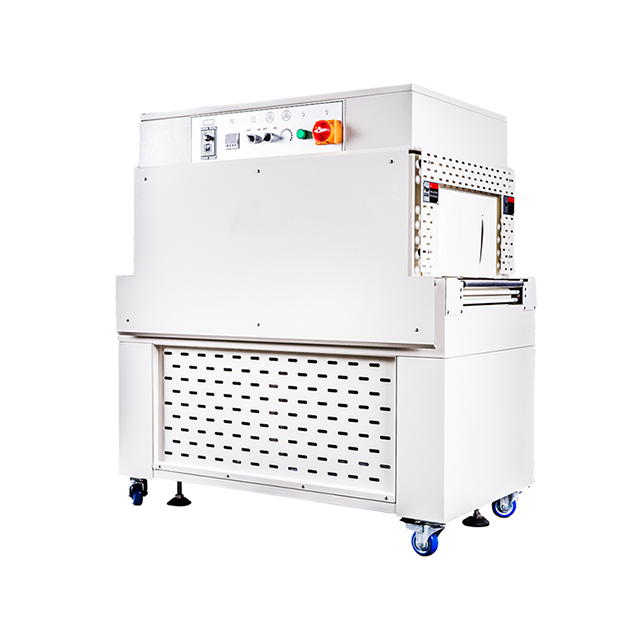

Một đường hầm co lại tuần hoàn nhiệt dựa vào không khí chuyển động. Hệ thống sử dụng quạt tốc độ cao. Vách ngăn có thể điều chỉnh hướng luồng khí nóng tuần hoàn xung quanh sản phẩm. Điều này tạo ra một môi trường được kiểm soát chặt chẽ. Nó đại diện cho công nghệ phổ biến nhất được tìm thấy trong các cơ sở hiện đại.

Những hệ thống này vượt trội trong việc gói các mặt hàng nhiều gói tiêu chuẩn. Họ xử lý thực phẩm đông lạnh một cách đặc biệt tốt. Luồng khí định hướng bảo vệ các nội dung nhạy cảm với nhiệt khỏi tan băng sớm. Họ dễ dàng xử lý bao bì màng PVC POF tiêu chuẩn . Các mô hình không khí nóng rất linh hoạt. Họ không yêu cầu hệ thống ống nước cơ sở chuyên dụng. Tuy nhiên, đôi khi họ gặp khó khăn trong việc bọc đều các thùng chứa có đường viền cao.

Đường hầm co hơi nước

Công nghệ hơi nước dựa vào độ ẩm và truyền nhiệt trực tiếp. Máy ngâm sản phẩm trong hơi nước trực tiếp. Điều này tạo ra hiệu ứng truyền nhiệt đồng đều, 360 độ. Hơi nước ôm sát từng đường nét một cách hoàn hảo.

Bạn nên sử dụng hơi nước cho tay áo co toàn thân. Nó xử lý hình dạng chai phức tạp một cách dễ dàng. Nó hoạt động an toàn xung quanh các sản phẩm dễ cháy có điểm chớp cháy thấp. Hơi nước lý tưởng cho các thùng chứa áp suất cao. Nó mang lại đăng ký đồ họa hoàn hảo. Bạn sẽ hiếm khi nhìn thấy nếp nhăn. Tuy nhiên, hơi nước đòi hỏi cơ sở hạ tầng cơ sở mạnh mẽ. Bạn cần nồi hơi thương mại và hệ thống thoát nước thích hợp. Quản lý độ ẩm cục bộ trở nên cần thiết.

Đường hầm hồng ngoại bức xạ (IR)

Hệ thống hồng ngoại áp dụng nhiệt khác nhau. Máy sử dụng tấm thạch anh. Một số kiểu máy sử dụng bộ phận làm nóng kiểu calrod. Những thành phần này phát ra năng lượng bức xạ cực mạnh trực tiếp lên màng. Họ không dựa vào chuyển động không khí.

Công nghệ IR nhắm vào các khu vực cụ thể. Nó hoạt động tốt nhất cho dây đeo cổ có bằng chứng giả mạo. Vật liệu có màu tối hấp thụ năng lượng hồng ngoại nhanh chóng. Điều này làm cho IR có hiệu quả cao đối với các ứng dụng bọc ngoài cụ thể. Các cơ sở thường sử dụng IR làm vùng thu nhỏ trước. Họ đặt nó ngay trước một buồng đối lưu tiêu chuẩn.

Biểu đồ so sánh công nghệ

2. Luồng không khí, nhiệt độ và tính chất vật lý của chất lượng co ngót

Hiểu được cơ chế vật lý đằng sau việc thu nhỏ sẽ ngăn ngừa được những cơn đau đầu hàng ngày. Bạn phải nhìn xa hơn việc quay số nhiệt độ đơn giản. chất lượng cao Đường hầm bọc màng co quản lý luồng không khí một cách linh hoạt. Người vận hành phải cân bằng tốc độ vận chuyển với sự xâm nhập nhiệt của lõi.

Hiện tượng "Bóng bay"

Việc quấn màng co thích hợp đòi hỏi động lực chất lỏng cụ thể. Phim phải được "bóng bay" hoặc "gối" tắt khỏi sản phẩm một cách ngắn gọn. Nó tách ra một chút trước khi sụp đổ đồng đều. Sự mở rộng này cho phép không khí thoát ra ngoài đúng cách. Sau đó màng co lại chặt chẽ mà không bị nhăn.

Hệ thống tiên tiến sử dụng hệ thống ống nước nội bộ phức tạp. Các vách ngăn được đặt cẩn thận sẽ tạo ra sự nhiễu loạn không khí cần thiết. Luồng không khí bên trong kém sẽ ngăn cản hiệu ứng gối này. Bộ phim sụp đổ sớm. Điều này tạo ra những đốm lạnh xấu xí và những nếp nhăn sắc nét. Người vận hành thường gọi những khiếm khuyết này là "tai chó".

Kiểm soát vùng và làm nóng trước

Thiết bị hiện đại dựa vào các vùng nhiệt độ so le. Bạn không thể làm nổ hộp nhựa bằng nhiệt độ tối đa ngay lập tức. Nhiệt độ cực cao đột ngột gây biến dạng cấu trúc. Chai nhựa có thành mỏng sẽ bị cong vênh hoặc tan chảy.

Máy tiên tiến sử dụng vùng làm nóng trước nhẹ nhàng. Buồng đầu tiên có thể chứa 80–90°C. Sản phẩm hấp thụ hơi ấm xung quanh một cách an toàn. Tiếp xúc với nhiệt độ cao dưới giây ngay sau đó. Bộ phim co lại ngay lập tức. Thùng chứa vẫn còn nguyên vẹn. Kiểm soát vùng chính xác này giúp phân biệt các máy cao cấp với các lựa chọn thay thế giá rẻ.

Tốc độ băng tải so với thời gian dừng

Bạn phải hiệu chỉnh tốc độ băng tải theo khối lượng sản phẩm. Hàng bánh nhẹ cần vận chuyển nhanh chóng. Nhiệt độ kéo dài sẽ làm hỏng thực phẩm mềm bên trong. Họ cần nhiệt độ cao trong thời gian rất ngắn.

Các mặt hàng dày đặc đòi hỏi một cách tiếp cận hoàn toàn khác. Các bộ phận kim loại nặng hoặc tấm gỗ hấp thụ nhiệt nhanh chóng. Chúng hút nhiệt ra khỏi màng. Những sản phẩm này yêu cầu tốc độ chậm hơn nhiều. Bạn phải cho phép thâm nhập nhiệt vào lõi. Phim cần thời gian dừng lâu hơn để co lại đúng cách. Nếu bạn chạy các mục dày đặc quá nhanh, phim hầu như không phản ứng.

3. Lựa chọn băng tải: Tránh tắc nghẽn tốn kém

Lựa chọn băng tải của bạn ảnh hưởng rất nhiều đến hoạt động hàng ngày. Dây đai không khớp gây ra hiện tượng chảy màng và kẹt máy nghiêm trọng. Bạn phải đánh giá khả năng tương thích hóa học trước khi mua máy thu nhỏ.

Khả năng tương thích hóa học giữa màng và đai

Các loại nhựa khác nhau phản ứng độc đáo khi được nung nóng với kim loại. Bỏ qua các đặc tính hóa học này sẽ gây ra lỗi vận hành ngay lập tức.

• Polyolefin (POF) & PVC: Những vật liệu này hoạt động đáng tin cậy trên hầu hết các bề mặt. Nhìn chung chúng vẫn tương thích khi sử dụng thép không gỉ tiêu chuẩn. Thắt lưng lưới thép kim loại xử lý chúng một cách hoàn hảo.

• Polyethylene (PE): Vật liệu này đặt ra những thách thức lớn. PE rất dễ bị nóng chảy. Nó bám chặt vào bề mặt kim loại trần. Bạn phải ghép màng PE bằng dây đai được phủ Teflon. Lưới sợi thủy tinh cũng ngăn chặn sự bám dính nguy hiểm này.

Hình học dây đai và kích thước sản phẩm

Hình dạng vật lý của thắt lưng của bạn rất quan trọng. Dấu chân sản phẩm quyết định phong cách băng tải của bạn. Một lỗi nhỏ ở đây có thể khiến đường dây ngừng hoạt động hàng ngày.

• Lưới thép: Điều này thể hiện tiêu chuẩn ngành. Nó chứng tỏ độ bền cao. Nó chống cong vênh dưới nhiệt độ cực cao.

• Con lăn chết được phủ silicon: Những con lăn này vượt trội trong việc đạt được tính thẩm mỹ co rút đáy sạch sẽ. Sản phẩm lướt nhẹ nhàng. Tuy nhiên, chúng yêu cầu bảo dưỡng mỡ ở nhiệt độ cao thường xuyên.

• Khoảng trống vành đai so với Sản phẩm vi mô: Các kỹ sư tự động hóa thường bỏ qua việc xác định kích thước khoảng cách. Các sản phẩm cực nhỏ dễ lọt qua các khe hở con lăn tiêu chuẩn. Một vật có kích thước 1x1x2 inch sẽ rơi giữa các con lăn tiêu chuẩn. Điều này gây ra tình trạng ùn tắc nghiêm trọng bên trong. Các ứng dụng vi mô như vậy đòi hỏi các thiết kế lưới chặt chuyên dụng. Đai mô-đun rắn giải quyết hoàn toàn vấn đề này.

• Lưới dây nylon: Vật liệu này thống trị lĩnh vực đường hầm hơi nước. Nylon chống rỉ sét một cách tự nhiên. Nó cung cấp các đặc tính chống nấm mốc tuyệt vời. Nó có thể dễ dàng tồn tại khi tiếp xúc với độ ẩm liên tục.

4. Thực tế bảo trì và cân nhắc vận hành

Vận hành buồng sưởi công nghiệp đòi hỏi phải có sự giám sát thường xuyên. Bạn phải lập kế hoạch cho các nhiệm vụ bảo trì liên tục. Các giao thức hiệu quả giúp giảm lãng phí năng lượng hàng ngày. đáng tin cậy Đường hầm co nhiệt cần được chăm sóc chủ động để tránh sự cố đột ngột.

Tiêu thụ năng lượng và hiệu quả

Buồng sưởi hiện đại ưu tiên duy trì năng lượng. Các mẫu cũ thường xuyên thoát khí nóng vào cơ sở. Điều này buộc hệ thống điều hòa không khí phải làm việc nhiều hơn. Nó tạo ra một môi trường khó chịu cho người lao động.

Các mô hình hiện đại sử dụng các vòng tái tạo năng lượng. Tuần hoàn không khí khép kín thu giữ nhiệt thoát ra. Hệ thống đẩy không khí ấm trở lại buồng chính. Điều này làm giảm đáng kể mức tiêu thụ điện năng tổng thể. Nó giữ cho sàn đóng gói xung quanh mát hơn đáng kể. Đầu tư vào các tấm cách nhiệt cao cấp cũng ngăn ngừa sự thoát nhiệt xung quanh.

Chi phí bảo trì ẩn

Các công nghệ khác nhau mang gánh nặng bảo trì riêng biệt. Bạn phải điều chỉnh khả năng của cơ sở phù hợp với loại máy.

Đường hầm hơi nước yêu cầu bảo trì nghiêm ngặt. Bạn phải thực hiện tẩy cặn nồi hơi thường xuyên. Nước cứng tích tụ sẽ phá hủy kim phun hơi nước một cách nhanh chóng. Một số quy định của thành phố địa phương yêu cầu nhân viên vận hành nồi hơi có chứng chỉ. Điều này bổ sung thêm trách nhiệm lao động đáng kể. Bạn cũng cần có kế hoạch vệ sinh hệ thống thoát nước toàn diện.

Đường hầm đối lưu yêu cầu cơ sở hạ tầng chuyên dụng tối thiểu. Nhóm bảo trì của bạn chủ yếu thực hiện kiểm tra cơ học định kỳ. Họ phải kiểm tra các bộ phận làm nóng hàng tháng. Động cơ quạt thỉnh thoảng cần được bôi trơn. Bộ căng đai cần được điều chỉnh nhỏ định kỳ. Việc không có nước làm cho hệ thống đối lưu dễ bảo trì hơn nhiều.

5. Danh sách rút gọn của Người mua: Danh sách kiểm tra mua sắm thiết bị

Việc lựa chọn thiết bị đóng gói co nhiệt đòi hỏi một cách tiếp cận có cấu trúc. Hãy sử dụng khuôn khổ khả thi này trong giai đoạn đánh giá của bạn. Thiếu một chi tiết có thể làm hỏng toàn bộ dự án tự động hóa của bạn.

1. Kích thước khẩu độ và buồng: Đảm bảo lỗ mở đường hầm chứa sản phẩm lớn nhất của bạn một cách an toàn. Cung cấp khoảng trống thích hợp cho luồng không khí thích hợp. Đừng mua một đường hầm quá khổ một cách không cần thiết. Không gian trống quá mức khiến nhiệt thoát ra ngoài không hiệu quả. Chọn giữa thiết kế buồng đơn hoặc buồng kép dựa trên tốc độ đường truyền mục tiêu của bạn.

2. Yêu cầu về điện: Xác minh kỹ lưỡng khả năng cấp nguồn của cơ sở. Kiểm tra công suất pha, hertz và cường độ dòng điện hiện có của bạn. Làm điều này trước khi mua các mô hình điện hạng nặng. Việc nâng cấp nguồn điện của cơ sở sau này gây ra sự chậm trễ lớn.

3. Tích hợp ngược dòng/hạ lưu: Thiết bị mới của bạn phải giao tiếp với máy móc hiện có. Đảm bảo bộ điều khiển logic khả trình (PLC) đồng bộ liền mạch. Ổ đĩa tần số thay đổi (VFD) phải phù hợp với tốc độ ngược dòng. Đường hầm phải tích hợp hoàn hảo với các máy bịt kín thanh chữ L hiện có hoặc máy đóng bao chuyển động liên tục.

4. Tính khả dụng của việc kiểm tra vật liệu: Không bao giờ mua máy một cách mù quáng. Các nhà sản xuất thiết bị gốc (OEM) có uy tín cung cấp dịch vụ thử nghiệm. Gửi cho họ sản phẩm và phim cụ thể của bạn. Họ sẽ chạy nó qua một đường hầm thử nghiệm. Điều này đảm bảo kết quả thẩm mỹ cuối cùng trước khi bạn ký vào đơn đặt hàng.

Phần kết luận

Việc nâng cấp lên hệ thống tuần hoàn nhiệt công nghiệp là một cột mốc quan trọng trong tự động hóa. Bạn phải căn chỉnh trực tiếp môi trường gia nhiệt đã chọn với loại màng cụ thể của mình. Đánh giá dấu chân sản phẩm của bạn một cách cẩn thận trước khi chọn kiểu băng tải. Chuẩn bị cho đội bảo trì của bạn khả năng ứng phó với thực tế hàng ngày khi vận hành thiết bị ở nhiệt độ cao.

Trước khi đưa ra bất kỳ yêu cầu báo giá (RFQ nào), hãy vạch ra những điểm nghẽn trong dây chuyền hiện tại của bạn. Ghi lại thông số kỹ thuật điện của cơ sở của bạn một cách chính xác. Luôn yêu cầu thử nghiệm video thu nhỏ phim trực tiếp từ các nhà sản xuất tiềm năng. Những bước thực tế này đảm bảo bạn triển khai một dây chuyền đóng gói đáng tin cậy, hiệu quả cao.

Câu hỏi thường gặp

Hỏi: Loại màng nào là tốt nhất cho đường hầm co ngót tuần hoàn nhiệt?

Trả lời: Polyolefin (POF) vẫn là lựa chọn linh hoạt nhất để đối lưu không khí nóng. Nó cung cấp độ bền kéo cao và quang học đặc biệt rõ ràng. PVC cũng rất phổ biến nhưng đòi hỏi phải có hệ thống thông gió đầy đủ cho cơ sở. Nếu chọn màng PE thì phải lắp băng tải chống dính chuyên dụng để chống nóng chảy.

Hỏi: Tại sao màng co của tôi lại nhăn nheo hoặc tạo thành hình "tai chó"?

Đáp: Các nếp nhăn và vết lạnh thường cho thấy luồng không khí bên trong kém. Bộ phim không đủ "bong bóng". Nhiệt độ đường hầm được đặt quá thấp cũng gây ra điều này. Ngoài ra, việc chạy tốc độ băng tải quá nhanh sẽ ngăn cản thời gian dừng thích hợp. Đơn giản là màng không thể hấp thụ đủ nhiệt để co lại đồng đều.

Hỏi: Tôi có thể vận hành đường hầm co hơi mà không có nồi hơi trung tâm không?

Đ: Vâng. Nhiều nhà sản xuất hiện nay cung cấp các đường hầm hơi nước "khép kín". Các thiết bị chuyên dụng này có bộ tạo hơi nước tích hợp được tích hợp trực tiếp vào khung. Chúng phục vụ hoàn hảo cho các cơ sở thiếu hệ thống ống nước trung tâm hiện có. Bạn có được độ chính xác của quá trình thu nhỏ hơi nước mà không cần đại tu cơ sở hạ tầng lớn.
